AL-Scan
L’AL-Scan est un biomètre optique de pointe conçu pour une prise de mesure ultra-rapide et entièrement sans contact. Basé sur le principe de l’interférométrie à cohérence partielle (PCI), il permet d’obtenir en quelques secondes les six valeurs essentielles au calcul d’implant.
Son interface automatisée et ses formules de calcul intégrées en font l’outil de référence pour sécuriser les résultats réfractifs en chirurgie de la cataracte.
L’AL-Scan de NIDEK est un biomètre optique de haute précision conçu pour automatiser et sécuriser l'étape cruciale du calcul d'implant. Grâce à son auto-tracking 3D et son auto-déclenchement, il permet une acquisition ultra-rapide et reproductible des six mesures biométriques essentielles en quelques secondes. Son interface intuitive sur large écran tactile facilite la prise en main, que l'appareil soit utilisé de manière autonome ou intégré au réseau du cabinet.
Le système intègre une bibliographie complète de formules de calcul (SRK/T, Haigis, Hoffer Q...) incluant des solutions pour les yeux post-chirurgie réfractive (Shammas-PL, Camellin-Calossi). Pour les chirurgies premium, l'AL-Scan fournit une image de référence du segment antérieur, outil indispensable pour le repérage des axes d'astigmatisme avant l'implantation de lentilles toriques. Une option ultrasonore est également disponible pour garantir la mesure de la longueur axiale même en présence de cataractes ultra-denses.
L'écosystème est complété par le Viewer AL-Scan (en option sur NAVIS-EX), qui déporte la puissance de calcul sur PC, permettant l'utilisation des formules de Barrett et la personnalisation avancée des constantes. La transmission fluide des comptes-rendus vers les logiciels de gestion patient (SMR) optimise le flux de travail et sécurise l'archivage des données biométriques.
Points forts et fonctionnalités clés :
- Automatisation Totale : Tracking 3D et déclenchement automatique pour une fiabilité opérateur-indépendante.
- Expertise Implants Toriques : Image de référence pour le marquage et l'alignement précis de l'astigmatisme.
- Polyvalence Optique/Echo : Mode ultrasonore optionnel pour les milieux opaques.
- Calcul Avancé : Large choix de formules intégrées et accès aux formules de Barrett via le Viewer.
- Connectivité : Intégration complète au réseau et aux logiciels de gestion (NAVIS-EX).
Spécifications techniques :
| Mesure | Méthode / Détail |
|---|---|
| Longueur Axiale | Interférométrie à faible cohérence |
| Kératométrie | Double anneau de mire (2.4 mm et 3.3 mm) |
| Imagerie | Image de référence du fond d'œil et des vaisseaux limbiques |
Un condensé de technologie pour le segment antérieur
L’AL-Scan est un biomètre optique multimodal combinant l’interférométrie à cohérence partielle (PCI) et l’imagerie par caméra Scheimpflug. Cette synergie technologique permet une analyse exhaustive du segment antérieur sans aucun contact. En seulement 10 secondes, l'appareil capture six mesures essentielles : longueur axiale, kératométrie, pachymétrie, profondeur de la chambre antérieure (ACD), pupillométrie et diamètre cornéen (blanc à blanc), garantissant un confort optimal pour le patient et une productivité accrue pour l'utilisateur.
Précision kératométrique et imagerie Scheimpflug
La précision du calcul d'implant repose sur une kératométrie rigoureuse, obtenue ici par une double mire de Placido analysant la cornée sur deux diamètres (2,4 mm et 3,3 mm). Parallèlement, la caméra de Scheimpflug saisit une image en coupe d'une netteté exceptionnelle, permettant de visualiser les structures du segment antérieur et de mesurer avec précision l'épaisseur cornéenne. Toutes ces étapes sont pilotées via une interface tactile large et intuitive.
Sonde ultrasonore et formules de calcul avancées
Pour répondre aux cas les plus complexes, l'AL-Scan propose une option ultrasonore (Mode A) et une sonde de pachymétrie intégrées. Cet ajout est stratégique pour la mesure des cataractes ultra-denses où le signal optique peut être atténué. Côté calcul, l'appareil embarque une bibliothèque complète de formules (SRK/T, Holladay, Hoffer Q, Haigis), ainsi que des modèles spécifiques pour la post-chirurgie réfractive (Shammas-PL, Camellin-Calossi).
Connectivité et expertise avec NAVIS-EX
Parfaitement intégré aux réseaux modernes, l'AL-Scan communique nativement avec les logiciels de gestion de cabinet pour une transmission dématérialisée des résultats. L'utilisation du Viewer AL-Scan sur la plateforme NAVIS-EX décuple ses capacités en permettant le recalcul de puissance d'implant à distance et l'accès aux prestigieuses formules de Barrett (Universal II, True-K, Toric Calculator), indispensables pour l'implantation premium.
Pour maintenir la précision chirurgicale de l'AL-Scan et assurer la longévité de ses composants optiques, l'utilisation des accessoires officiels de maintenance et de documentation est indispensable. Ces éléments permettent une traçabilité rigoureuse et un contrôle qualité quotidien, garantissant la fiabilité des calculs d'implants avant chaque intervention.
Contrôle Qualité et Étalonnage
L’œil étalon (Test Eye) est un accessoire de référence crucial pour le contrôle périodique de l'appareil. Il permet au praticien de vérifier la précision des mesures de longueur axiale et de kératométrie. Ce protocole de vérification simple assure une confiance absolue dans les données biométriques et sécurise le choix des puissances d'implants.
Documentation et Archivage
L'archivage physique des données est assuré par des rouleaux de papier d’impression thermique haute densité. Ils permettent l'édition instantanée des rapports de mesure et des grilles de calcul d'IOL. Ces supports garantissent une lisibilité parfaite et durable des données pour une intégration immédiate au dossier papier du patient.
Maintenance et Protection
La housse protectrice, spécifiquement ajustée à l'ergonomie de l'AL-Scan, assure une protection efficace contre la poussière et les impuretés. Elle est indispensable pour préserver la clarté du système d'interférométrie (PCI) et la réactivité des capteurs de tracking 3D lorsque l'appareil n'est pas utilisé.
Synthèse des accessoires standards :
- Sécurité Clinique : Œil étalon pour la validation de l'étalonnage PCI et kératométrique.
- Archivage : Papier thermique haute définition pour une édition immédiate des calculs.
- Préservation : Housse de protection sur mesure pour les systèmes optiques sensibles.
L’AL-Scan peut être enrichi d’options stratégiques permettant de transformer ce biomètre optique en une station d’expertise ultra-polyvalente. Ces accessoires optionnels répondent aux besoins de connectivité moderne et permettent de pallier les limites physiques de l’interférométrie optique, notamment dans les cas de cataractes blanches ou très denses.
Échographie intégrée
L’ajout d’une sonde ultrasonore (Mode A) et d’une sonde de pachymétrie permet d’intégrer les mesures par ultrasons directement dans l’interface de l’AL-Scan. Cette configuration est indispensable pour garantir une mesure de longueur axiale sur 100% des patients, même lorsque les milieux sont totalement opaques, tout en conservant une base de données unique.
Puissance de calcul déportée : Viewer AL-Scan
Le Viewer AL-Scan, intégré au logiciel NAVIS-EX, est l'outil ultime pour la chirurgie premium. Il permet de consulter les mesures et de recalculer les puissances d'implants depuis n'importe quel poste du réseau. C'est via ce Viewer que les formules de Barrett (Universal II, True-K, Toric Calculator) deviennent accessibles, offrant une précision de calcul inégalée pour les implants toriques et les yeux post-chirurgie réfractive.
Connectivité et Réseau
Le câble de communication RJ-45 permet l'intégration de l'AL-Scan dans l'écosystème numérique du cabinet. Il assure la transmission fluide des comptes-rendus biométriques vers les logiciels de gestion patients (SMR), optimisant ainsi le flux de travail et la sécurisation des données.
Synthèse des options disponibles :
- Polyvalence : Sondes ultrasonores (A-Scan et Pachymétrie) pour les milieux opaques.
- Expertise logicielle : Viewer AL-Scan sur NAVIS-EX avec formules de Barrett.
- Flux de travail : Connectivité réseau via RJ-45 pour une gestion centralisée des données.
Produits similaires
-

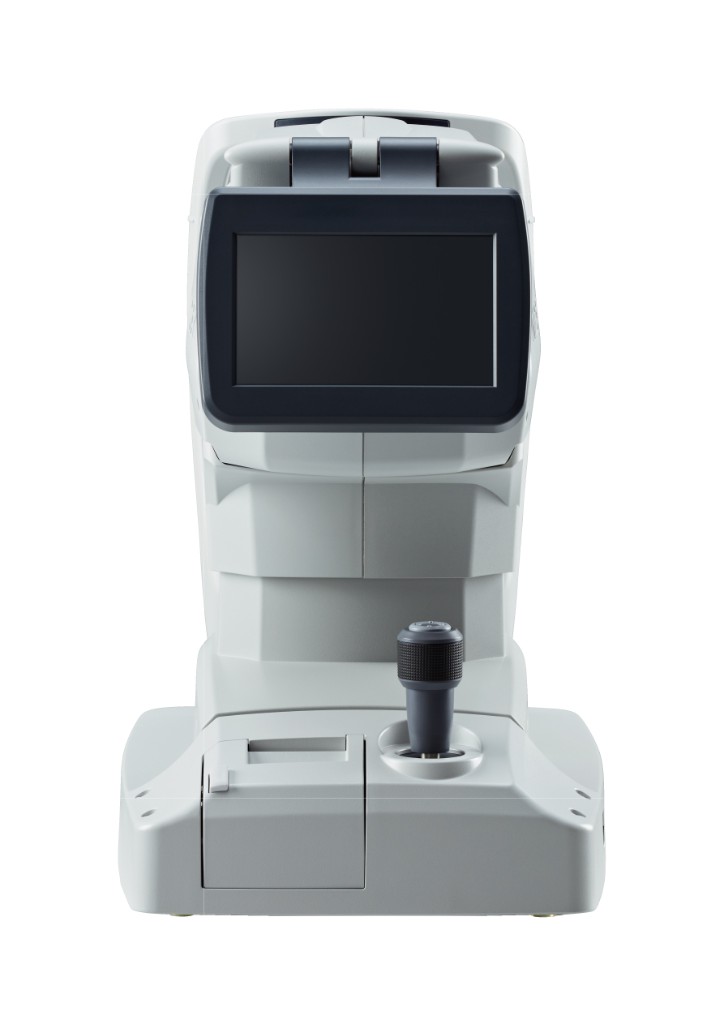

NT-1e / NT-1 / NT-1p
